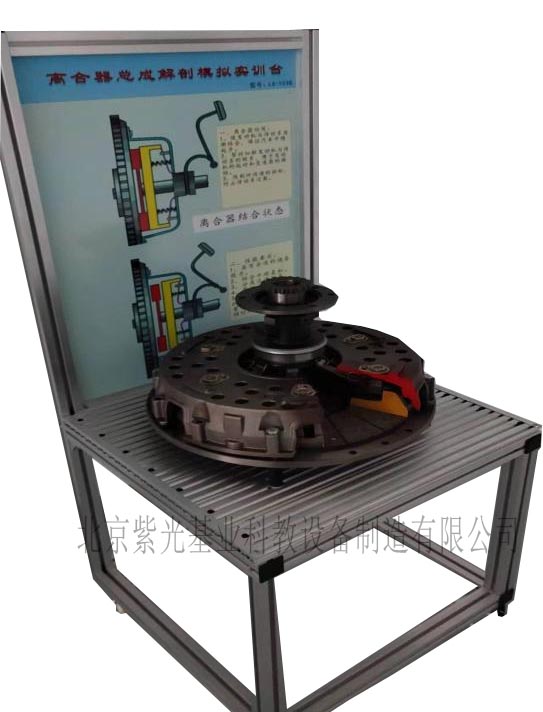

ZG-LHQJP 离合器总成解剖模拟实训台

一、结构组成

ZG-LHQJP离合器总成解剖模拟实训台由解剖后的斯太尔离合器组件机械总成、总成附件、移动式安装底座和实训台架组成，配套台架操作说明书及相关实训资料。

二、功能特点

• 展示离合器总成各部件的结构组成与工作原理。
• 展示离合器压板的工作原理、结构认知和连接关系。
• 展示离合器调整螺丝、压爪和压爪支臂的结构与工作关系。
• 展示分离轴承、弹簧及变速箱一轴的安装位置和连接关系。
• 对离合器压板、大飞轮等关键部位进行解剖和颜色区分，突出结构层次。
• 配套移动式安装底座，方便教学展示和分组实训。

三、实训内容

结构原理认知

通过解剖展示，学习离合器压板、调整螺丝、压爪、压爪支臂、分离轴承、弹簧、大飞轮和变速箱一轴的结构组成、安装位置及连接关系。

拆装维修训练

支持离合器总成拆装、部件检查、压板与压爪工作状态分析、分离轴承认知及离合器系统维修基础训练。

图文教学

实训台面板配有高清离合器原理图，展示分离状态与结合状态，便于教师讲解动力传递和离合器工作过程。

四、制作工艺

设备采用标准铝型材搭建底座，配置移动脚轮，结构稳固、移动方便。关键剖切部位采用不同颜色处理，便于区分部件层次；面板内嵌高清离合器原理图，适合课堂讲解和实训操作。

五、技术参数

本设备适用于汽车离合器结构教学、离合器拆装实训、传动系统原理讲解和汽车维修技能培训。
