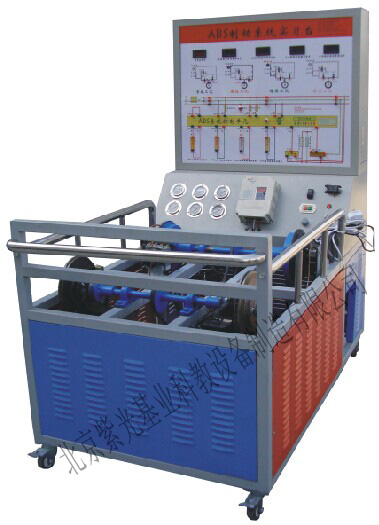

ZG-01型ABS防抱死制动系统实训台

一、产品简介

ZG-01型ABS防抱死制动系统实训台以桑塔纳2000 ABS制动系统为主体材料，采用四通道ABS调节回路，四轮单独调节。系统能够正常运行，可模拟ABS制动系统的工作过程。

设备适用于各类院校和汽车培训机构开展ABS系统理论教学、维修实训和故障诊断训练，功能齐全、操作方便、安全可靠，配套使用说明书、实验指导书及相关课题教学资料。

二、结构组成

设备主要由桑塔纳2000 ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘组成，配置面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器和经高温喷塑处理的带滚轮台架。

三、功能特点

压力显示与运行控制

主缸油压和分缸油压通过实时指针式压力表显示，液压泵工作状态由LED灯显示。轮速可通过调速电机调节，系统能够模拟不同运行工况下的ABS工作状态。

检测与诊断

设备配置外接式电脑检测端子，便于检测电路电压和电阻；配备OBD数据输出接口，可连接专用检测仪器进行ABS系统故障读取、数据分析和诊断。

故障模拟与安全保护

故障模拟系统可设置多种实车ABS系统常见故障，供学员开展故障判断、检测和排除训练。设备配置自动断电保护装置，避免电机反拖，有效保护电器元件和教学安全。

四、主要实训项目

• ABS系统结构组成和工作原理认知。
• ABS系统制动压力检测与调整。
• 前碟后鼓制动机构拆装与维修。
• 轮速传感器和信号盘检测。
• ABS电路电压、电阻、波形和数据测量。
• ABS系统常见故障设置、诊断与排除。
• ABS系统排气、系统匹配和制动性能调整。

五、制作工艺

实训台底座采用钢性结构焊接，面板柜采用冲压成形工艺，面板柜与底座可分离。台架表面采用烤漆工艺，耐油污、易清洁，并配置带自锁功能的万向脚轮，方便移动教学和安全固定。

六、技术参数

本设备适用于汽车ABS制动系统教学、故障诊断、压力检测、制动系统排空和汽车维修技能培训。
